150G/H氧氣源型臭氧發生器成套配置和介紹
一、配置
名稱 | 無油空壓機 | 儲氣罐 | 冷干機 | 吸附干燥機 | 制氧機 | 臭氧機 | 高效自動過濾器 |
型號 | WW-0.64/7 | 0.3m3 | 7.5P | 7.5P | HY-30L | YT-018 | M-15(Q/P) |
數量 | 1臺 | 1個 | 1臺 | 1臺 | 1臺 | 1臺 | 2個 |

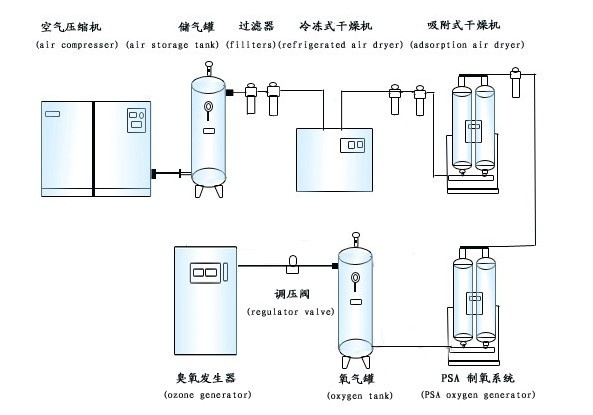

1.系統組成及投加
臭氧系統主要是由無油空壓機、儲氣罐、冷干機、干燥吸附機、臭氧發生器、氧氣發生器（制氧機）、控制系統、氣體過濾系統、循環冷卻系統等組成，從而產生高濃度的臭氧。
2.臭氧系統詳細配置
（一）臭氧發生器
型號 | 額定電壓 | 額定功率 | 輸入氣壓 | 輸入氣量 |
YT-018 | AC-220V/50HZ | 1500W | 0.25Mpa | 30L/Mil |
重量 | 外形尺寸 | 輸出口徑 | 輸出產量 | |
52KG | 60*50*143CM | Φ10mm | 150g/h |
（二）制氧機
型號 | 額定電壓 | 額定功率 | 輸入氣壓 | 輸出氣壓 |
HY-30L | AC-220V/50HZ | 50W | 0.35Mpa | 0.25Mpa |
重量 | 外形尺寸 | 輸入口徑 | 輸出氣量 | 氧氣濃度 |
75kg | 70*46*143CM | 4分 | 30L/Mil | ≥93% |
3.氣源系統詳細配置
（一）無油空壓機
型號 | 額定電壓 | 額定功率 | 額定壓力 | 最大排氣量 | 出氣口徑 | 重量 | 外形尺寸 |
WW-0.64/7 | 380V/50HZ | 4.0KW | 0.7MPa | 0.45M3/min | DN15 | 1320*550*1200 |
（二）儲氣罐
型號 | 容量 | 尺寸 | 重量 | 設計壓力 | 進出氣口徑 | 設計溫度 |
HY-300L | 300L | Φ65*172cm | 75KG | 0.84Mpa | 1.5寸 | 150℃ |
（三）冷凍式干燥機
型號 | 額定電壓 | 額定功率 | 處理風量 | 空氣出入口徑 | 壓力露點 | 重量 | 外形尺寸 |
7.5P | 220V/50HZ | 500W | 1M3/Min | 1寸 | 2℃～10℃ | 40KG | 70*40*68cm |
（四）吸附式干燥機
型號 | 額定電壓 | 額定功率 | 處理風量 | 空氣出入口徑 | 壓力露點 | 重量 | 外形尺寸 |
7.5P | AC-220V/50HZ | 0.5kw | 1.5M3/Min | DN20 | -20℃～-70℃ | 80KG | 600*350*1720
|
二、產品圖片

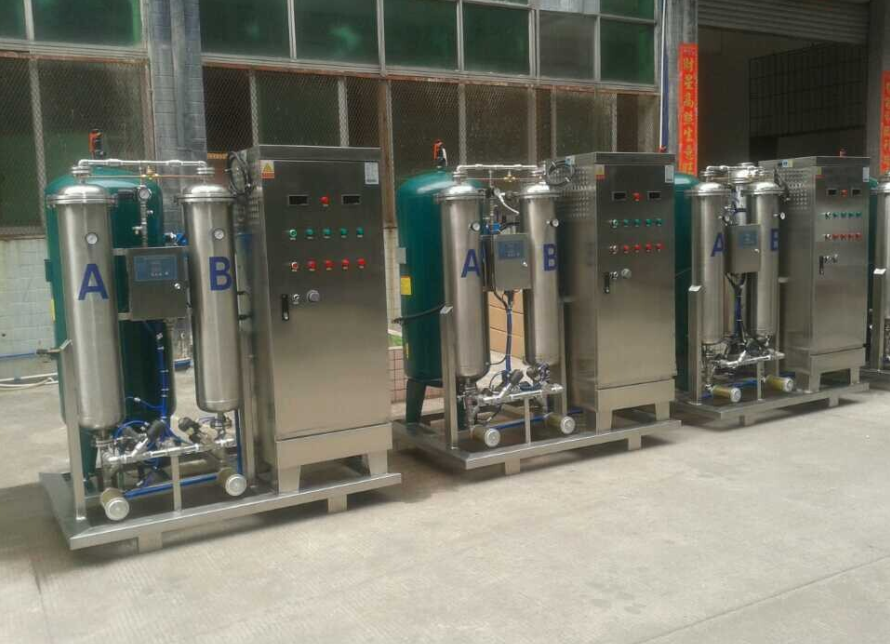

臭氧系統部分圖片

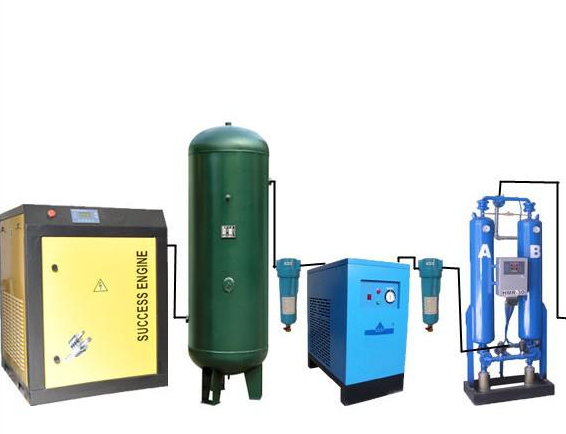

氣源系統部分
臭氧發生器一覽表：
序號 | 貨物名稱 | 型號/參數 | 數量 | 品牌 | 備注 |
1 | 臭氧發生器150G/H | YT-018-150A | 1臺 | 廣佳環 | |
2 | 無油空壓機 | 功率：4.5KW 流量：0.64m3/min | 1臺 | / | |
3 | 冷凍干燥機 | 7.5p | 1臺 | 廣佳環 | |
4 | 吸附干燥機 | 7.5p | 1臺 | 廣佳環 | |
5 | 過濾器 | P級、Q級 | 2個 | 廣佳環 | |
6 | 儲氣罐 | 容積：0.3方 | 2個 | / | |
7 | 制氧機 | ZL-30L | 1臺 | 廣佳環 | |
8 | 設備安裝輔件 | 1套 | 廣佳環 |
廣州佳環電器科技有限公司是專業從事臭氧系列環保設備的研發、生產及銷售為一體的臭氧發生器生產廠家。公司成立于2007年，經過多年發展，現已成為臭氧行業的領軍企業，以雄厚的技術實力和豐富的臭氧行業經驗為已脫，不斷的開發出新的臭氧產品面向市場。我們一臭氧發生器技術為核心，制造出多種規格的臭氧產品，包括空氣源臭氧消毒劑、氧氣源高濃度臭氧一體機、汽車消毒劑、高濃度臭氧水一體機，畜禽養殖儀等大中小型臭氧系列產品。
YT-018-150A,氧氣源臭氧發生器,150克臭氧發生器
